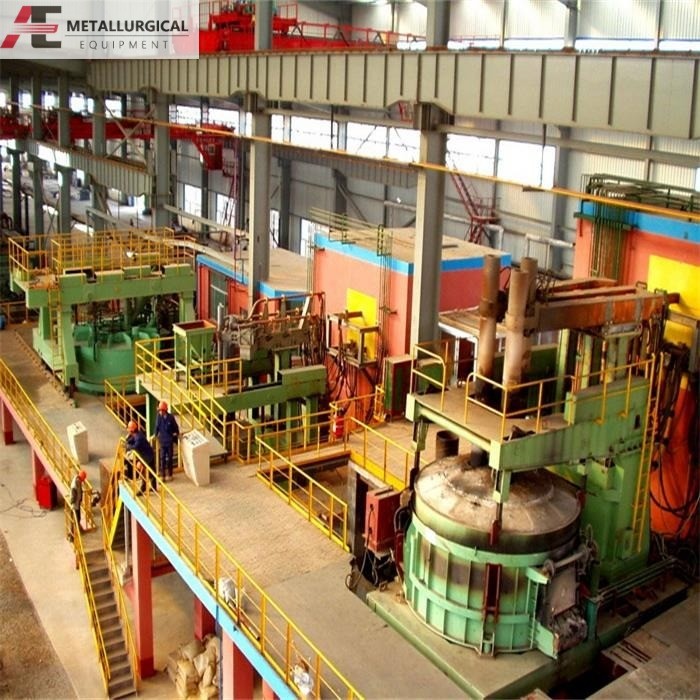

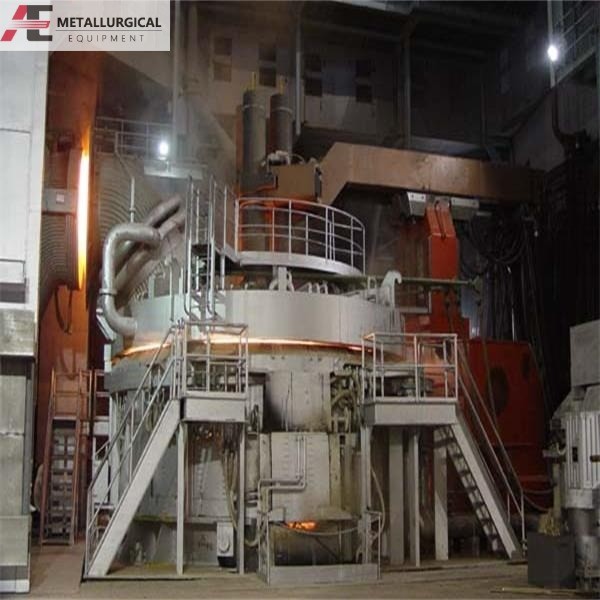

Fornos de arco elétrico
Especialidade de Forno de Arco Elétrico Equipamento submerso EAF EAF 3T 5T 10T-150T Potência kW 800
Visão geral do produto
O forno de arco elétrico usa eletricidade como fonte de combustível e utiliza a alta temperatura do arco produzida pelo elétrodo e a carga do forno para aquecer e derreter a carga do forno.É amplamente utilizado na produção de aço normalÉ o equipamento chave em fábricas de fabricação de aço, fábricas de fundição, fábricas de fabricação de ligas ferrosas, etc.
Características:
1,A temperatura de fusão é flexível para ser controlada, satisfaz diferentes necessidades de produção de aço.
2,Alta eficiência térmica, a atmosfera dentro do forno pode ser controlada.
3,Pode remover o fósforo, enxofre, oxigénio e outras impurezas e melhorar a qualidade do aço.
4,Fácil de controlar a composição química do aço, taxa de recuperação estável e elevada das ligas.
5,O equipamento é um processo tecnológico simples e mais curto.
Adopção de novas tecnologias:
1,Projeto de otimização
2,Parede e tampa do forno refrigerados por água por tubo
Toque de fundo excêntrico (EBT)
Braço de eletrodo combinado de cobre e aço
3,Cabos refrigerados a água de grande área seccional de tipo aglomerado
Otimizar a estrutura do sistema de grande corrente (tipo de poupança de energia)
Sistema hidráulico de válvulas proporcionais
Nível básico (PLC) + nível de procedimento (computador de controlo industrial) Sistema de controlo
Técnica de controlo de frequência
Técnica de rede
Incluindo:
1. Corpo do forno 2. Mecanismo de inclinação 3. Cobertura do forno 4.
5Mecanismo de elevação e rotação da tampa do forno
6. Mecanismo de elevação de eléctrodos 7. Sistema de rede curta 8 Sistema de arrefecimento
9. sistema de compressão de ar 10. suporte vertical
11.Plataforma de manutenção 12.Plataforma 13.Dispositivo de extensão do eléctrodo
14Sistema hidráulico 15. Transformador 16. Portão do forno dispositivo de lança de oxigênio
17Forno de oxigénio, lança 18.
19Sistema de alimentação de baixa tensão
20Computador e sistema de controlo PLC
Principais especificações técnicas:
|
Tipo |
Capacidade nominal |
Capacidade máxima |
Diâmetro interno da casca do forno (MM) |
Diâmetro do eléctrodo (mm) |
Capacidade do transformador ((KVA) |
|
EAF-5T |
5 |
10 |
3200 |
300 |
2500-4300 |
|
EAF-10T |
10 |
18 |
3600 |
350 |
5500-8000 |
|
EAF-15T |
15 |
24 |
3800 |
350 |
8000-12500 |
|
EAF-20T |
20 |
30 |
4000 |
400 |
9000-12500 |
|
EAF-25T |
25 |
35 |
4200 |
400 |
12500 |
|
EAF-30T |
30 |
45 |
4400 |
400 |
12500-25000 |
|
EAF-40T |
40 |
55 |
4600 |
450 |
16000-30000 |
|
EAF-45T |
45 |
65 |
4800 |
450 |
16000-40000 |
|
EAF-60T |
60 |
85 |
5400 |
500 |
25000-60000 |
|
EAF-80T |
80 |
100 |
6100 |
500 |
30000-80000 |
|
EAF-100 |
100 |
120 |
6400 |
550 |
40000-80000 |
